チェーンバイス マンティスXB180WS
チェーンバイス マンティスXB180WS
これ1台あると便利!バイスを載せかえて1台2役。
特徴
●のこ刃の交換がワンタッチ
カバー裏に替刃を収納できます。
●縦置き収納が可能
A4程度のスペースがあれば収納できます。
●バイスを平バイスユニット(オプション)に載せ換えれば平バイスとしてご使用が可能。
標準付属品
帯のこ刃ハイス14山1本(475211)
六角棒スパナ(5mm)1本

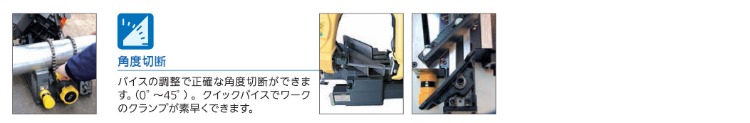

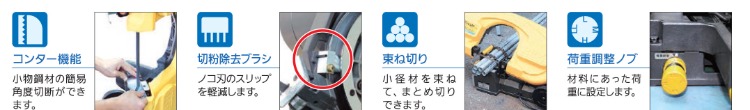

便利な機能
便利な機能
仕 様
| 品名 | 型式 | 品番 | 切断能力 | 質量 kg |
モーター※ | プーリ回転数 (min-1) |
帯のこ刃寸法 LxWxT(mm) |
機械寸法 LxWxH(mm) |
標準価格 |
| マンティス180WS (チェーンバイス) |
XB180WS | 4751WS | 丸パイプφ180 角パイプ□150 丸棒(軟鋼材)φ80 |
37 | 単相100V (50/60Hz) 分相始動式 出力250W |
70(50Hz) 84(60Hz) |
1625x13x0.65 | 865x355x415 | ¥210,000 |
※過負荷保護装置付
のこ刃
| 品番 | 適応機種 | 材料 | 山数 （山/インチ) |
入数 | 標準価格/本 |
| 475200 | XB180WS XB180WA |
合金 | 8 | 10本 | ¥2,300 |
| 475201 | 10 | ¥2,300 | |||
| 475202 | 14 | ¥2,300 | |||
| 475203 | 18 | ¥2,300 | |||
| 475204 | 24 | ¥2,300 | |||
| 475210 | ハイス | 10 | 5本 | ¥5,500 | |
| 475211※ | 14 | ¥5,500 | |||
| 475212 | 18 | ¥5,500 | |||
| 475213 | 24 | ¥6,500 | |||
| 475220 | グリッドソー | ー | ¥7,500 | ||
※XB180WS、XB180WA標準付属品
オプション品 バイスユニット
| 品番 | 品名 | 標準価格 |
| 475190 | チェーンバイスユニット | ¥49,000 |
| 475192 | 平バイスユニット | ¥82,000 |
XB180WS切断荷重とのこ刃の選定
| 切断材料 | 合金 | ハイス | グリッドソー | ||||||||||
| 8山 | 10山 | 14山 | 18山 | 24山 | 10山 | 14山 | 18山 | 24山 | |||||
| 配管用炭素鋼鋼管(呼び径) | 呼び径 | 8A～25A | L | L | L | L | |||||||
| 32A～80A | M | M | M | M | |||||||||
| 90A～150A | H | H | H | H | |||||||||
| ｽﾃﾝﾚｽ鋼鋼管（呼び径） | スケジュール40 | 8A～25A | L | L | |||||||||
| 32A～80A | M | M | |||||||||||
| 90A～150A | H | H | |||||||||||
| 薄肉管(SU管） | 13～125Su | LL | |||||||||||
| 150Su | LL | L | |||||||||||
| 樹脂管（塩ビ管、ポリエチレン管） | LL | LL | LL | LL | |||||||||
| 電線管 | 厚鋼 | M | M | ||||||||||
| 薄鋼 | L | L | L | L | |||||||||
| 鋳鉄管 | H | H | |||||||||||
| モルタルライニング鋳鉄管 | H | ||||||||||||
| 軟鋼材（肉厚） | 形鋼材 | 肉厚 | 1.9㎜以下 | LL | LL | ||||||||
| 2～3.4㎜ | L | L | L | L | |||||||||
| 3.5～4.9㎜ | M | M | M | M | |||||||||
| 5～7.9㎜ | M | H | M | H | |||||||||
| 8㎜以上 | H | H | H | H | |||||||||
| 棒材 | 直径 | 15㎜以下 | M | M | M | M | |||||||
| 16～50㎜ | H | H | |||||||||||
| 51～80㎜ | H | H | H | H | |||||||||
LL＝超軽荷重 L=軽荷重 M＝中荷重 H=重荷重
