平バイス マンティスXB65A 鋼管仕様
平バイス マンティスXB65A 鋼管仕様

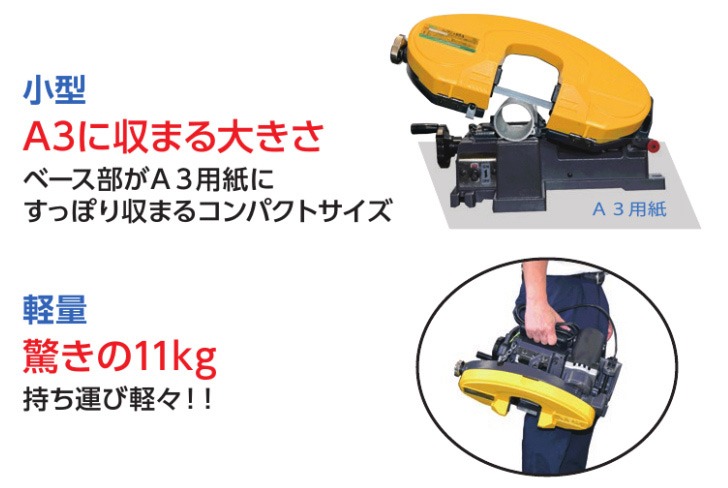

小型ながらパワフルで超軽量!
[品番 : 475165]
標準付属品
帯のこ刃ハイス14/18山 1本(475260)
●前面からのこ刃交換が可能
●プーリブラシ搭載
●3P可倒式電源プラグ
接地極のない電源コンセントに接続するときには接地極を折り曲げて接続でき、切り落とす必要がありません。

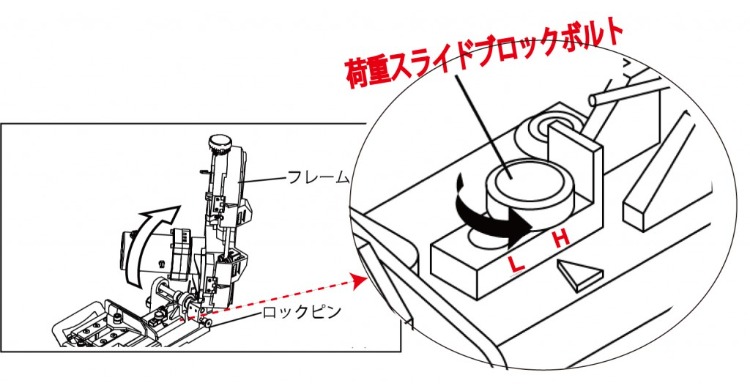

荷重調整はここ!
仕 様
| 品名 | 型式 | 品番 | 切断能力 | モーター | プーリー回転数 m-1 |
機械寸法 LxWxＨ（㎜） |
質量 kg |
標準付属品 | 標準価格 |
| マンティス65A 鋼管仕様 (平バイス) |
XB65Ａ | 475165 | 丸パイプφ65 角パイプ□60 丸棒(軟鋼材)φ40 |
単相シリースモーター 260V |
275 | 480Ｘ310X230 | 11 | 帯のこ刃 ハイス14/18山 （品番475260）1本 |
¥139,000 |
のこ刃
| 品番 | のこ刃の材質 | 山数 | 入数 | 標準価格/本 |
| 475260 | ハイス | 14/18山 （コンビネーション） |
3 | ¥2,700 |
のこ刃を交換し、荷重を変更すれば、薄肉ステンレス管仕様に早代わり！！
| 品番 | のこ刃の材質 | 山数 | 入数 | 標準価格/本 |
| 475261 | ハイス | 24山 | 3 | ¥2,700 |
薄肉ステンレス管仕様用ののこ刃
鋼管仕様切断荷重とのこ刃の選定について
| 切断材料 | ハイス | |||
| 14/18山 | 24山 | |||
| 配管用炭素鋼鋼管(呼び径) | 8A～10A | Ｌ | ||
| 15A～50A | Ｈ | |||
| ｽﾃﾝﾚｽ鋼鋼管（呼び径） | スケジュール40 | 8A～10A | Ｌ | |
| 15A～50A | Ｈ | |||
| 薄肉管(SU管） | 13Su～60Su | Ｌ | ||
| 樹脂管（塩ビ管、ポリエチレン管） | Ｌ | Ｌ | ||
| 電線管 | 厚鋼 | Ｌ | ||
| 薄鋼 | Ｌ | Ｌ | ||
| 軟鋼材（肉厚） | 形鋼材 | 1.9㎜以下 | Ｌ | |
| 2.0㎜以上 | Ｈ | |||
| 棒材 | 15㎜以下 | Ｌ | ||
| 16～40㎜以下 | Ｈ | |||
Ｌ＝軽荷重 Ｈ＝重荷重 ※上記表は目安ですので、切断材料に応じてのこ刃切断荷重を選定してください。 ※のこ刃の山数の選定は、切断材料の肉厚にのこ刃の山が２山かかることを基準に選定してください。 ※樹脂管などはＬ荷重でも切断荷重が重く、斜めに切れる場合があります。その際は、フレーム先端のテンションノブを手で持ってゆっくりとフレームを降ろしながら切断してください。
