転造ねじ加工
従来のパイプマシンに取付けられ、「管用転造ねじ」加工ができます。

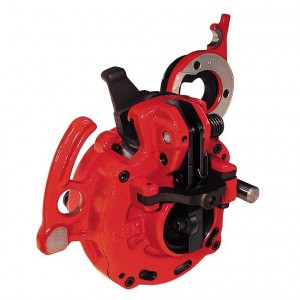

自動オープン転造ヘッド
特長
● 従来のパイプマシンに取付けられます。
● 切粉が切削ねじ加工の1/10。
● ねじ切りオイルの使用量が切削ねじ加工の約1/2。
● ねじ切りオイルが飛び散らない。
適応パイプ
・SGP-B、SGP-E-H（配管用炭素鋼鋼管:鍛接鋼管：熱間仕上電縫鋼管）
・STPG370-E-H（圧力配管用炭素鋼鋼管：熱間仕上電縫鋼管）Sch40※
（※SRH-65はご使用できません）
その他のパイプにつきましては、当社営業所までお問い合せください。
価格一覧表（真円削り・ケース付）
| 形式(品名) | 品番 | ねじ 転造能力 A(B) |
標準価格 |
| SRH-10A | 250010 | 10(3/8) | OPEN |
| SRH-15A | 250015 | 15(1/2) | \198,000 |
| SRH-20A | 250020 | 20(3/4) | \198,000 |
| SRH-25A | 250025 | 25(1) | \223,000 |
| SRH-32A | 250032 | 32(1 1/4) | \236,000 |
| SRH-40A | 250040 | 40(1 1/2) | \236,000 |
| SRH-50A | 250050 | 50(2) | \254,000 |
| SRH-65A NZT65A専用機 |
250065 | 65(2 1/2) | \430,000 |
自動オープン転造ヘッド搭載可能マシン
| 形式(品名) | ねじ転造機 | ||
| NZTS20A | NZTF50A | NZT65A | |
| SRH-10A | ◎ | ◎ | ◎ |
| SRH-15A | ◎ | ◎ | ◎ |
| SRH-20A | ◎ | ◎ | ◎ |
| SRH-25A | － | ◎ | ◎ |
| SRH-32A | － | ◎ | ◎ |
| SRH-40A | － | ◎ | ◎ |
| SRH-50A | － | ◎ | ◎ |
| SRH-65A NZT65A専用機 |
－ | － | ＊ |
| 形式(品名) | 当社パイプマシン | ||||
| 現行モデル | |||||
| F50A | F80A F80AⅢGX |
S40AⅢ | 90AⅢ | N100A | |
| SRH-10A | ○ | ○ | ○ | ○ | ◎ |
| SRH-15A | ○＊ | ○ | ○ | ○＊ | ◎ |
| SRH-20A | ○＊ | ○ | ○ | ○＊ | ◎ |
| SRH-25A | ○＊ | ○ | － | ○＊ | ○ |
| SRH-32A | － | ○ | － | ○＊ | ○ |
| SRH-40A | － | ○ | － | ○＊ | ○ |
| SRH-50A | － | ○ | － | ○＊ | ○ |
| SRH-65A NZT65A専用機 |
－ | － | － | － | － |
| 形式(品名) | 当社パイプマシン | |||||
| 旧モデル | ||||||
| N40AⅢ | N50AⅢ NS50A |
S50AⅢ | N80AⅢ | S80AⅢ | NS80AⅢ | |
| SRH-10A | ○ | ○ | ○ | ○ | ○ | ○ |
| SRH-15A | ○＊ | ○ | ○＊ | ○ | ○ | ○ |
| SRH-20A | ○＊ | ○ | ○＊ | ○ | ○ | ○ |
| SRH-25A | － | ○＊ | ○＊ | ○＊ | ○ | ○ |
| SRH-32A | － | － | – | ○＊ | ○ | ○ |
| SRH-40A | － | － | – | ○＊ | ○ | ○ |
| SRH-50A | － | － | – | ○＊ | ○ | ○＊ |
| SRH-65A NZT65A専用機 |
－ | － | － | － | － | － |
●オプション、搭載マシンとの関係等詳細については、お問い合わせください。
◎：適合 ○：オプション（専用カッタ受、往復台等）追加で適合 ー：不適合
●転造ニップルについてはお問い合わせ下さい。
＊：パイプ切断後につかみ直しが必要です。
