管内検査用カメラ TRS3040B
管内検査用カメラ TRS3040B
適応パイプ径 φ50~200 ケーブル長 40m
特長
●自動水平調整機能により映像のトップが常に天井を向きます。
●対角160°の広角レンズを採用。管壁もより鮮明に。
●奥行まで届く照明配光を考慮した高指向性・高輝度LED6灯
搭載。
● 90°エルボ2箇所の通過(50mm)が可能
(管内の状態による)
●カメラヘッドは防水構造(JIS-IP68)で水中使用もOK。
(水深100m)
●録画機能付き大型液晶モニタを搭載。
録画しながら静止画の撮影が可能。
デジタル画像記録部

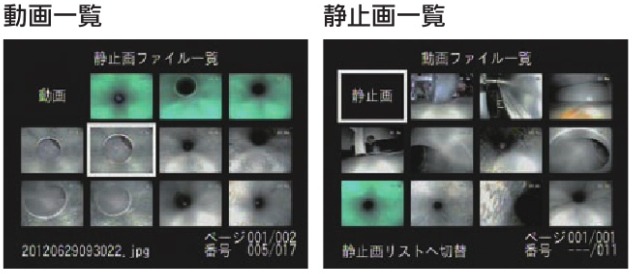

●ファイル一覧では静止画と動画が整理済みで選択一発再生
●静止画スライドショーも簡単
●動画再生中に静止画の切り出しも可能
仕 様
仕様
| 品名/形式 | 管内検査カメラTRS3040B | 管内検査カメラTRS3100A | |
| 品番 | 440305 | 440304 | |
| 寸法 | 430(W)x260(D)x511(H)mm | 719(W)x433(D)x694(H)mm | |
| 質量 | 約12.5kg | 約36.5kg | |
| 電源 | 入力電圧 AC100V 10％ 周波数 50～60Hz | 入力電圧 AC100V 10％ 周波数 50～60Hz | |
| 消費電流 | 使用時 0.46A ｔyp ※補助充電含む | 使用時 0.46A ｔyp ※補助充電含む | |
| 動作環境 | 周囲温度 0～+40℃ | 周囲温度 0～+40℃ | |
| カメラヘッド | サイズ/適応管径 | φ30mm / φ50mm～φ200mm | φ30mm / φ50mm～φ200mm |
| 曲管通過能力 | 90°エルボ2箇所程度(φ50mm～) | 90°エルボ1箇所程度(φ100mm～) | |
| 防水構造 | 水中形防水構造 耐水圧1.0MPa(IP68考慮） | 水中形防水構造 耐水圧1.0MPa(IP68考慮） | |
| 照明 | 白色LED6灯 | 白色LED6灯 | |
| カメラケーブル | 径 / 長さ | φ8mm×40m | φ10.5mm×100m |
| 最小曲げ半径 | R140mm(常温にて) | R200mm(常温にて) | |
| レンズ | F2.8 f=2mm | F2.8 f=2mm | |
| 画角 | 水中 約96° 気中 約160° | 水中 約96° 気中 約160° | |
| カメラ部 | TV方式 | NTSC方式準拠 | NTSC方式準拠 |
| 撮像素子 | 1/4型 30万画素 CMOSセンサー | 1/4型 30万画素 CMOSセンサー | |
| 距離表示 | 0.1m刻み表示 | 0.1m刻み表示 | |
| モニタ | LCDモニタ | 7型タッチパネル付き TFT LCDモニタ | 7型タッチパネル付き TFT LCDモニタ |
| 保存形式 | 静止画 圧縮方式 JPEG | 静止画 圧縮方式 JPEG | |
| 動画 圧縮方式H.265 HEVC対応 | 動画 圧縮方式H.265 HEVC対応 | ||
| 保存媒体 | SDHCカード4GB、8GB、16G、32GB | SDHCカード4GB、8GB、16G、32GB | |
| SDXCカード64GB、128GB、256GB | SDXCカード64GB、128GB、256GB | ||
| 標準付属品 | 電源コード(2ｍ)、フォーカス調整工具、スキッドφ40mm/φ50mm、タッチペン、取扱説明書、SDカード(32GB) | 電源コード(2ｍ)、フォーカス調整工具、スキッドφ40mm/φ50mm、タッチペン、取扱説明書、SDカード(32GB) | |
| 標準価格 | OPEN | OPEN | |
※商品の仕様は予告なく変更することがあります
