グルーブ溝加工機 ライトグルーブ150DX
グルーブ溝加工機 ライトグルーブ150DX
自動調芯機能がついて、より安定した溝加工が簡単に実現。
100A鋼管の溝加工が30秒
接合に致命的な、” ラッパ “になりにくく、高い加工精度!
多量加工の場合は、こちらがおすすめ!
特色

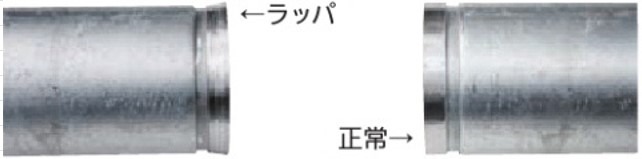

ラッパがきついと継手のガスケットが入らず、やり直さなければなりません。
また、ラッパにならないようにするには芯合わせに注意しな ければならず、熟練が必要です。
当社のヘッド自動調芯機能は、誰にでも安定した加工ができ、作業効率を格段に向上させます。
●ヘッド自動調芯機能
パイプのセットが多少ずれていても、ヘッド部が可動式でパイプに倣って動くため、管端がラッパ状になりにくく、高い加工精度が得られます。
●作業終了ランプ
ポンプ作業の終了がランプで表示されるので、作業者の違いによる加工のバ ラツキがなく、溝深さをはじめとするグルービング寸法精度が安定します。
●自動ポンプ
専用電動ポンプの開発により、楽なグルービング加工を実現すると同時に、 ローラの送りスピードが一定で、しかも安定しているので、加工精度の向上 にも大きく貢献しています。
●ローラ
ローラの圧力による塑性加工のため、パイプを削らず、強度を保ちます。

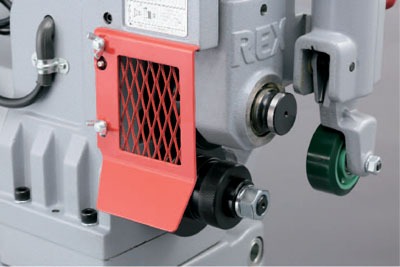

安全カバー
安全カバーを装着しました

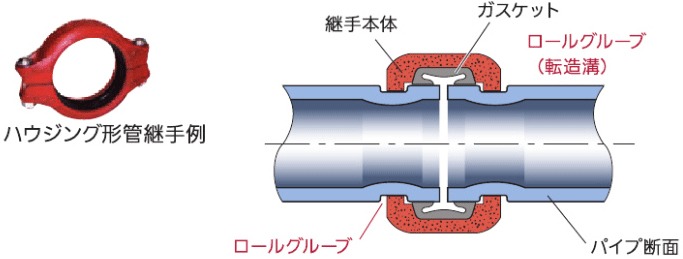

ハウジング形管継手構造図
注意:ハウジング形管継手固定型はU溝及びカットグルーブ溝には使用できません。
標準装備
工具箱、溝ゲージ(50A、65A、80A、100A、125A、150A)、ベルトサンダー、25A-150Aパイプ受台、水準器、スパナ、Tレンチ、グリース
仕 様
仕様
| 品名 | 品番 | 加工能力 | モーター | 回転数 min-1(無負荷) |
寸法 LxWxh(mm) |
本体質量 kg |
標準価格 |
| RG150A / 50 (50Hz自動ポンプ仕様) |
341055 | 配管用炭素鋼鋼管(SGP)/25A～300A スケジュール40/25A～200A 一般配管用ステンレス鋼管/30Su～150Su ●標準仕様：配管用炭素鋼鋼管(SGP)/50A～150A スケジュール40/50A～150A |
AC100V (50/60Hz) 単相シリースモーター 出力600W |
49 | 685x490x625 | 85 | ¥1,640,000 |
| RG150A / 60 (60Hz自動ポンプ仕様) |
341060 | ¥1,640,000 | |||||
| RG150 (手動ポンプ仕様) |
341050 | 75 | ¥1,380,000 |
オプション
| 品名 | 品番 | 標準価格 |
| 新タイプ溝ゲージ25 30SU | 341121 | ¥19,700 |
| 新タイプ溝ゲージ32 40SU | 341122 | ¥19,700 |
| 新タイプ溝ゲージ40 50SU | 341123 | ¥19,700 |
| 新タイプ溝ゲージ50※ 60SU | 341126 | ¥16,000 |
| 新タイプ溝ゲージ65※ 75SU | 341127 | ¥16,000 |
| 新タイプ溝ゲージ80※ 80SU | 341128 | ¥16,000 |
| 新タイプ溝ゲージ100※ 100SU | 341129 | ¥17,600 |
| 新タイプ溝ゲージ125※ 125SU | 341130 | ¥17,600 |
| 新タイプ溝ゲージ150※ 150SU | 341131 | ¥17,600 |
| 周長ゲージ | 341132 | ¥7,800 |
| 25-150 新タイプスペーサ※ | 341125 | ¥6,800 |
| 30-150SU管用スペーサ | 341180 | ¥6,800 |
| 200-300新タイプスペーサ | 341124 | ¥6,800 |
| 小径主軸25-40 | 341112 | ¥62,000 |
| 小径ローラセット25-40 | 341113 | ¥118,000 |
| 大径上下ローラセット 200-300 | 341111 | ¥114,000 |
| 薄肉ステンローラセット 30-50 | 341118 | ¥118,000 |
| 薄肉ステンローラセット 60-80 | 341119 | ¥98,000 |
| 薄肉ステンローラセット 100-150 | 341120 | ¥98,000 |
| DXパイプ受台 25-150※ | 341109 | ¥142,000 |
| DXパイプ受台 300 | 341110 | ¥217,000 |
※印は標準付属品です
