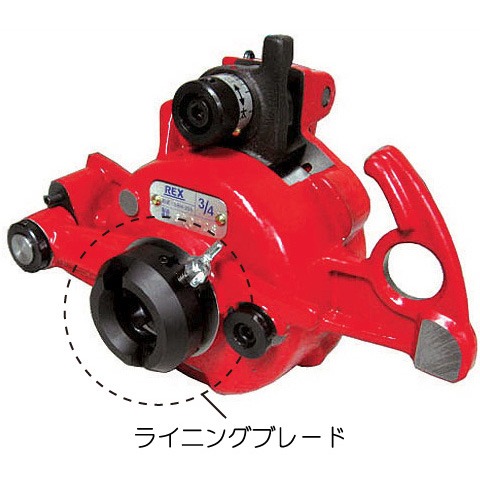

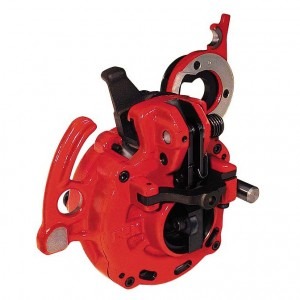

自動オープン転造ヘッド
自動オープン転造ヘッド

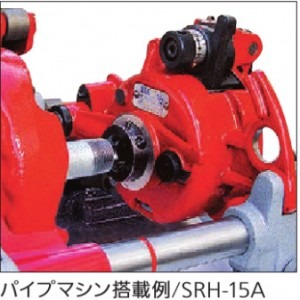

従来のパイプマシンに取付けられ、「管用転造ねじ」加工ができます。
特長
● 従来のパイプマシンに取付けられます。
● 切粉が切削ねじ加工の1/10。
● ねじ切りオイルの使用量が切削ねじ加工の約1/2。
● ねじ切りオイルが飛び散らない。
適応パイプ
・SGP-B、SGP-E-H(配管用炭素鋼鋼管:鍛接鋼管:熱間仕上電縫鋼管)
・STPG370-E-H(圧力配管用炭素鋼鋼管:熱間仕上電縫鋼管)Sch40※
(※SRH-65はご使用できません)
その他のパイプにつきましては、当社営業所までお問い合せください。
仕 様
価格一覧表
| 形式(品名) | 品番 | ねじ 転造能力 A(B) |
ねじ転造機 | 当社パイプマシン | 標準価格 | ||||||||||||
| 現行モデル | 旧モデル | ||||||||||||||||
| NZTS20A | NZTF50A | NZT65A | F50A | F80A F80AⅢGX |
S40AⅢ | 90AⅢ | N100A | N40AⅢ | N50AⅢ NS50A |
S50AⅢ | N80AⅢ | S80AⅢ | NS80AⅢ | ||||
| SRH-10A | 250010 | 10(3/8) | ◎ | ◎ | ◎ | ○ | ○ | ○ | ○ | ◎ | ○ | ○ | ○ | ○ | ○ | ○ | OPEN |
| SRH-15A | 250015 | 15(1/2) | ◎ | ◎ | ◎ | ○＊ | ○ | ○ | ○＊ | ◎ | ○＊ | ○ | ○＊ | ○ | ○ | ○ | ¥198,000 |
| SRH-20A | 250020 | 20(3/4) | ◎ | ◎ | ◎ | ○＊ | ○ | ○ | ○＊ | ◎ | ○＊ | ○ | ○＊ | ○ | ○ | ○ | ¥198,000 |
| SRH-25A | 250025 | 25(1) | － | ◎ | ◎ | ○＊ | ○ | － | ○＊ | ○ | － | ○＊ | ○＊ | ○＊ | ○ | ○ | ¥223,000 |
| SRH-32A | 250032 | 32(1 1/4) | － | ◎ | ◎ | － | ○ | － | ○＊ | ○ | － | － | – | ○＊ | ○ | ○ | ¥236,000 |
| SRH-40A | 250040 | 40(1 1/2) | － | ◎ | ◎ | － | ○ | － | ○＊ | ○ | － | － | – | ○＊ | ○ | ○ | ¥236,000 |
| SRH-50A | 250050 | 50(2) | － | ◎ | ◎ | － | ○ | － | ○＊ | ○ | － | － | – | ○＊ | ○ | ○＊ | ¥254,000 |
| SRH-65A NZT65A専用機 |
250065 | 65(2 1/2) | － | － | ＊ | － | － | － | － | － | － | － | － | － | － | － | ¥430,000 |
●オプション、搭載マシンとの関係等詳細については、お問い合わせください。 ◎：適合 ○：オプション（専用カッタ受、往復台等）追加で適合 ー：不適合 ●転造ニップルについてはお問い合わせ下さい。 ＊：パイプ切断後につかみ直しが必要です。
