電動パイプベンダ REB32(生産終了品)
電動パイプベンダ REB32(生産終了品)
「曲げ角度」をデジタル表示。簡単セット、スロースタートで効率アップ
継手不要、ロウ付け箇所削減で作業時間が大幅に短縮!
1°刻みのデジタル設定、加工終了で自動停止。
スロースタートなので微調整も簡単です。
特長
●角度表示は見やすいデジタル表示。

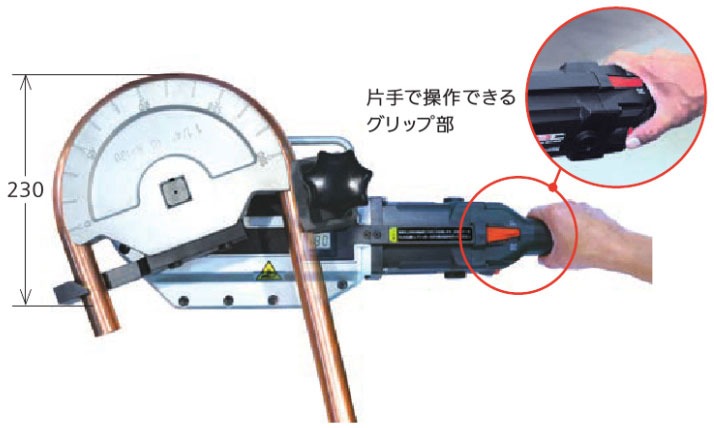

設定もグリップしたまま片手でダイヤルを回すだけ。
●現状の設定角度がすぐ確認できます(1°刻み)
● 全サイズ4D対応(曲げ半径が銅管直径の4倍)
●スロースタートで微調整が簡単。
●三脚にゴム足を標準装備で、床に傷がつきません。
丸 パイプのセッティングが容易。
仕 様
仕様
| 品名 | 電動パイプベンダREB32 |
| 品番 | 424130 |
| 曲げ角度 | 0～180° |
| モータ | AC100V 50･60Hz 1200W シリースモータ |
| 角度調整 | デジタル式 1°刻み |
| 大きさ | 約630x230x190mm |
| 質量 | 約14.4kg(本体のみ)※1 |

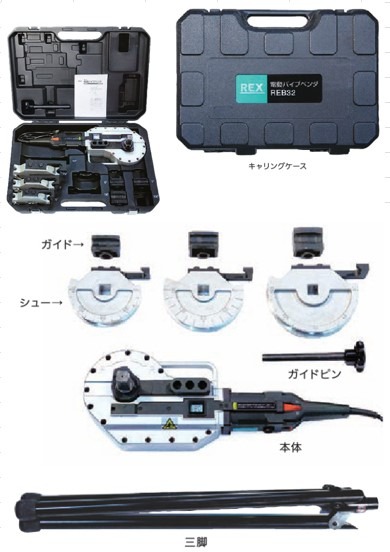

| 標準付属品 | シュー(7/8″・1″・1 1/8″)x各1、ガイド(7/8″・1″・1 1/8″)x各1、 ガイドピンx1、三脚x1、キャリングケースx1 |
| 標準価格 | ¥268,000 |
※1 質量にシュー、ガイドピン、ガイド及び三脚の重量は含みません
対象パイプ
| 空調冷媒用銅管(半硬質、軟質) JIS H 3300 |
薄肉ステンレス管 JIS G 3448 |
電線管 JIS C 8305 |
| 7/8″(φ22.22) | 20SU(φ22.22) | E25(φ25.4 t=1.2) |
| 1″(φ25.4) | – | C25(φ25.4 t=1.6) |
| 1 1/8″(φ28.58) | – | E31(φ31.8 t=1.4) |
| 1 1/4″(φ31.75)※2 | – | C31(φ31.8 t=1.6) |
※2 1 1/4″のシューとガイドはオプション品です(品番424136)
曲げ半径
| サイズ | 7/8″(φ22.22) | 1″(φ25.4) | 1 1/8″(φ28.58) | 1 1/4″(φ31.75) |
| 曲げ半径 (mm)※3 |
R92 | R103 | R118 | R130 |
| 約4D強(D=パイプ外径) | ||||
※3 曲げ半径Rは、パイプの中心線での値です
