コードレスフレア RF20S(生産終了品)
コードレスフレア RF20S(生産終了品)
コンパクトになって、さらに便利に変身。銅管作業の必需品!
特長
レッキスオリジナルのクランプと偏芯コーンにより、とにかく使いやすくスピーディな作業が可能。
またフレア面をきれいに仕上げられると、発売以来大好評をいただいております。
リチウムイオン電池採用で継ぎ足し充電が可能に!(10.8V 1.5Ah採用)

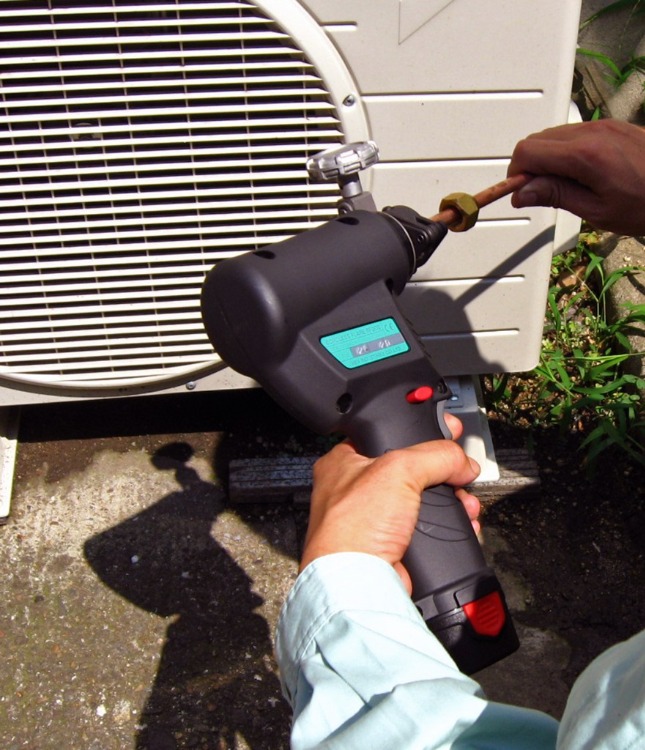

作業例
エアコン取付工事/撮影協力:西本電気工事

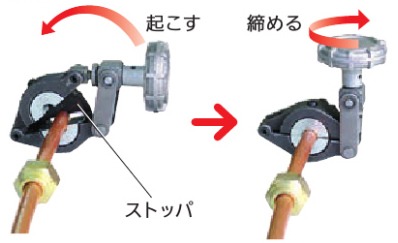

ワンアクション機構
ストッパによりパイプのクランプ位置が一定するため、フレア加工にバラつきが出ません。
また、クランプはワンアクションで開閉でき、スピーディな作業が可能です。

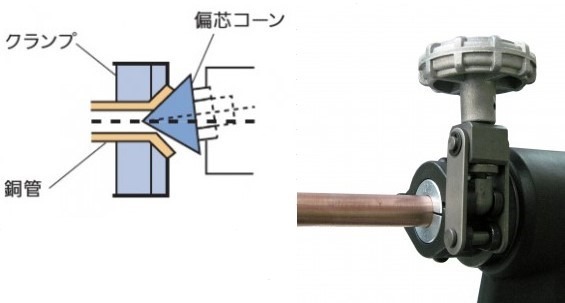

偏芯コーン
偏芯コーンが回転しながら前進し、パイプを徐々に押し広げます。
所定の加圧力になるとクラッチが働き、偏芯コーンは回転のみの動作となり、フレア面をきれいに仕上げます。

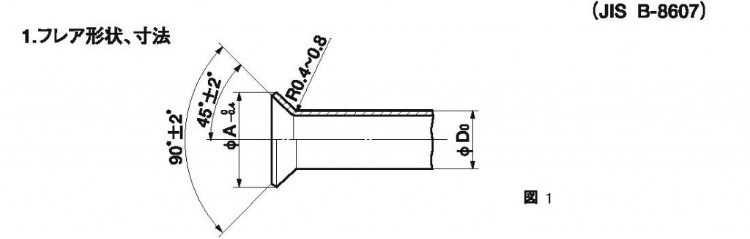

フレア形状、寸法
フレア管端部の形状・寸法 単位:mm
備考
1.フレア鋼管はO材、又はOL材を用いなければならない。
2.フレア管端部の振れは0.4mm以下でなければならない。
3.第1種のフレア管端部は第1種のフレアナットで、又、第2種のフレア管端部は第2種のフレアナットで接続する場合に用いる。
オプション

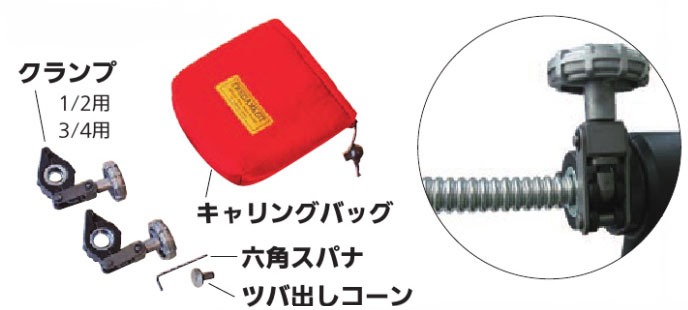

ステンレスフレキシブル管用ツバ出し工具セット:424980
仕 様
仕様
| 品名 | 品番 | 適応パイプ | フレア形状 | 寸法 (LxWxH)mm |
本体質量 g |
標準価格 |
| コードレスフレアRF20S | 424901 | 銅管(O材、OL材)JIS H3300 C1220T 1/4、3/8、1/2、5/8※、3/4※ |
新冷媒対応 (R32･R410A対応) |
127x66x230 電池セット時/127x66x264 |
1160 電池セット時/1,345 |
¥79,000 |
| コードレスフレアRF20SZ (本体+リチウムイオン電池) |
424902 | ¥38,000 |
※オプション 本製品を非危険物として海上輸送する場合、国連勧告モデル規則の特別規定 ＳＰ１８８に適合する必要があります。詳細は船舶会社へお問い合わせください。
オプション
| 品名 | 品番 | 電圧 V |
容量 mAh |
充放電回数 | 充電時間 | 寸法 (LxWxH)mm |
質量 g |
標準価格 |
| リチウムイオン電池 | 424964 | 10.8 | 2000 | 500回 | – | 60x53x85 | 185 | ¥13,000 |
| リチウムイオン充電器 100V | 424961 | – | – | – | 約70分 | 115x109x85 | 420 | ¥12,500 |
| クランプ(ライナ別) | 424950 | – | – | – | – | – | – | ¥11,000 |
| 新冷媒2種ライナ1/4(6.35mm) | 424850 | – | – | – | – | – | – | ¥2,400 |
| 新冷媒2種ライナ3/8(9.52mm) | 424852 | – | – | – | – | – | – | ¥2,400 |
| 新冷媒2種ライナ1/2(12.70mm) | 424853 | – | – | – | – | – | – | ¥2,400 |
| 新冷媒2種ライナ5/8(15.88mm) | 424854 | – | – | – | – | – | – | ¥2,400 |
| 新冷媒2種ライナ3/4(19.05mm) | 424855 | – | – | – | – | – | – | ¥2,400 |
| ステンレスフレキシブル管用ツバ出し工具セット | 424980 | – | – | – | – | – | – | ¥26,400 |
| コードレスフレア用キャリングケース | 424959 | – | – | – | – | – | – | ¥4,000 |
使用済みのニカド電池は、弊社営業所への回収にご協力をお願いします。 使用済みのリチウムイオン電池は、弊社営業所への回収にご協力をお願いします。
フレア形状、寸法
| 呼び | 管の外径 | φＡ（-0.4～0） | |
| Ｄ0 | 第１種 | 第２種 | |
| 1/4 | 6.35 | 9 | 9.1 |
| 3/8 | 9.52 | 13 | 13.2 |
| 1/2 | 12.7 | 16.2 | 16.6 |
| 5/8 | 15.88 | 19.4 | 19.7 |
| 3/4 | 19.05 | 23.3 | 24 |
