管内カメラ Gラインスコープ3030(生産終了品)
管内カメラ Gラインスコープ3030(生産終了品)

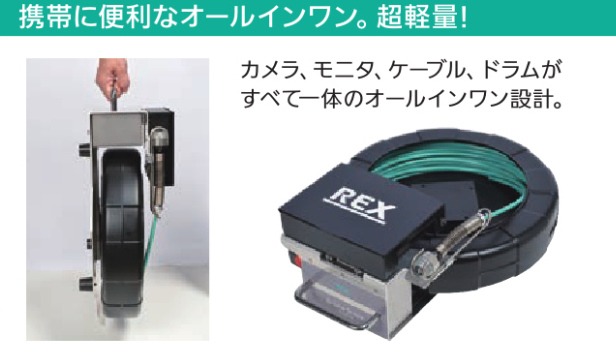

管内カメラの決定版!自動水平・録画機能を搭載し新登場!
特長

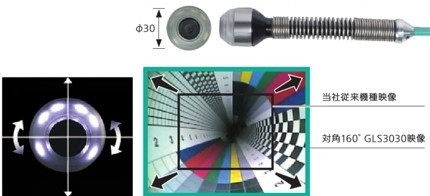

●対角160°の広角レンズ採用(水中96°)
●自動水平調整機能により映像のトップが常に天井を向きます。

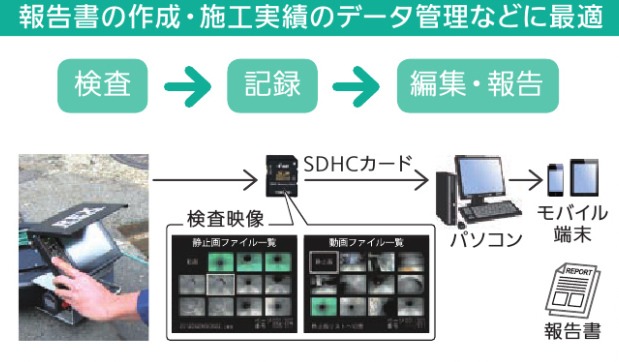

●録画機能搭載動画・静止画の画像をSDカード/SDHCカードに記録可能です。
●ライトコントロール被写体の明るさの変動に応じて露出時間を自動調整するので、最適な映像レベルを出力できます。
●ホワイトバランス被写体の白領域を自動的に検出し、その白領域のホワイトバランスを自動的に調整します。

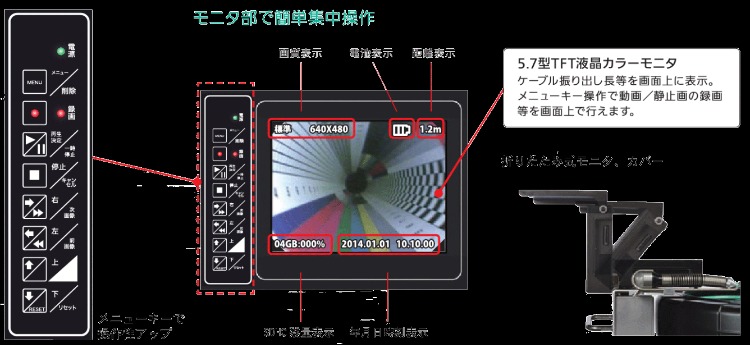

●ケーブル振り出し長表示(モニタ上で確認できます)
●90°エルボ2箇所の通過(φ40mm以上)が可能。
(管内の状態による)
●カメラヘッドは防水構造(IP68)で、水中使用もOK。
(水深30m)
●省電力・長寿命の超高輝度白LEDを使用。
●電源のない場所でも、専用リチウムイオン電池を装着すれば問題なく使用できます(オプション)
自動水平機能で管内の撮影状態を一定に保ちます。
自動水平機能の搭載により、管内の天地に合わせて画像(カメラ)が回転。
天井方向を常に一定に保ちます。
カメラの映像をトップが常に天井方向を向くことで、管内の状況がより判定しやすくなります。
また、上方照明に重きを置き、管内奥行きと上方が暗くなることを改善しました。
ポイント

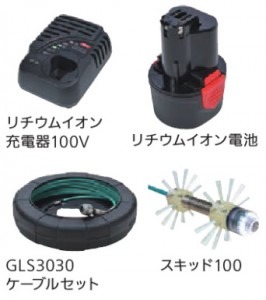

Gラインスコープ3030 オプション
仕 様
仕様
| 品名/形式 | Ｇラインスコープ3030 / GLS3030 | |
| 品番 | 440390 | |
| 寸法 | 350(W)x432(D)x153(H)mm | |
| 質量 | 6.3kg | |
| 電源 | AC100V 50 / 60Hz (ACアダプタ使用) | |
| 消費電流 | 0.5A(ACアダプタ使用) | |
| 動作環境 | 温度：0℃～＋40℃ | |
| カメラヘッド | サイズ/適応管径 | φ30 / φ32～φ110 |
| 曲管通過能力 | 90°エルボ2箇所程度(φ40～) | |
| 防水構造 | 水中形防水構造 JIS-IP68 水深30m | |
| 照明 | 白色LED 6灯 | |
| カメラケーブル | 径 / 長さ | φ6.6 / 30m(有効長28m) |
| 最小曲げ半径 | R100(常温にて) | |
| レンズ | F2.8 f=2mm (焦点調整範囲：10mm～∞) | |
| 画角 | 水中：約96° 気中：約160° | |
| カメラ部 | TV方式 | NTSC方式準拠 |
| 撮像素子 | 30万画素 C-MOSカラーセンサー | |
| 距離表示 | 0.1m刻み表示 | |
| モニタ | LCDモニタ | 5.7型TFT液晶カラーモニタ |
| 保存形式 | 静止画：JPEG形式 | |
| 動画：H.264 Hi Profile | ||
| 保存媒体 | SD(1GB / 2GB) /SDHC(4～32GB) | |
| 標準付属品 | SDカード(4GB)、フォーカス調整治具、 キャリングケース、ACアダプタ |
|
| 標準価格 | ¥660,000 | |
※商品の仕様は予告なく変更することがあります。
Gラインスコープ3030 オプション 仕様
| 品名 | 品番 | 電圧 V |
容量 mAh |
充放電回数 |
| リチウムイオン電池 | 424962 | 10.8 | 1500 | 500回 |
| リチウムイオン充電器100V | 424961 | – | – | – |
| キャリングケース | 440395 | – | ||
リチウムイオン電池は非危険物として海上輸送する場合、国連勧告モデル規則の特別規定 ＳＰ１８８に適合する必要があります。詳細は船舶会社へお問い合わせください。
Gラインスコープ3030 オプション 仕様
| 品名 | 充電時間 | 寸法 L×W×H(mm) |
質量 g |
標準価格 |
| リチウムイオン電池 | – | 60x53x85 | 185 | ¥12,000 |
| リチウムイオン充電器100V | 約60分 | 115x109x85 | 420 | ¥11,500 |
| キャリングケース | – | ¥42,000 | ||
リチウムイオン電池は非危険物として海上輸送する場合、国連勧告モデル規則の特別規定 ＳＰ１８８に適合する必要があります。詳細は船舶会社へお問い合わせください。
Gラインスコープ3030 オプション 仕様
| 品名 | 品番 | 仕様 | 標準価格 |
| GLS3030用 ケーブルセットφ30 |
440396 | カメラヘッドφ30 ケーブル長30m(有効長28) |
¥420,000 |
| GLS3030用 ケーブルセットφ16 |
440397 | カメラヘッドφ16 ケーブル長16m(有効長15) |
¥370,000 |
| スキッド100 | 440366 | φ100用 3030/2830/v2830兼用 | ¥12,000 |
| スキッド150 | 440368 | φ150用 3030/2830/v2830兼用 | ¥15,000 |
| スキッド75 | 440371 | φ75用1616S/2820兼用 | ¥10,000 |
| φ16ケーブルアダプタ21 | 440385 | 1616S用 | ¥8,000 |
| 本体ユニット | 440393 | 3030/1616S/v2830兼用 | ¥280,000 |
Gラインスコープ2830-2 オプション 仕様
| 品名 | 品番 | 仕様 | 標準価格 |
| 9.6V電池 | 424955 | ニッケルカドミウム電池 容量：2000mAh |
¥12,200 |
| 電池用充電器 | 424956 | 入力電源：AC100V(50/60Hz) 充電時間：約60分 |
¥11,600 |
| 電池専用アダプタ | 440364 | 入力電圧範囲：DC8V～12V 電池使用時間：約2時間 電池残量をLEDにて表示 |
¥23,600 |
| GLS2830-2 キャリングケース |
440380 | – | ¥39,000 |
